- Описание
Характеристики
Свойство:

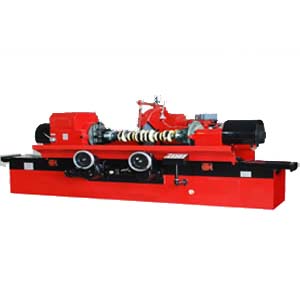

MQ8260A станок для балансировки коленчатых валов изменяется на базе модель MQ8260. Это станок для балансировки коленчатых валов используется для шлифовки щеки и корреной шейки коленчатого вала двигателя в фабрике для производства и ремонта автомобилей, кракторов и дизельного дивгателя.
Конструкция:
- Изменение скорости передней бабки через приводную ремень,чтобы получается три скорости вращения .
- Крестообразный патрон в передней бабки и задней бабки.
- Фрикционная муфта используется в цепи передачи передней бабки для удобной
регулировки. - Продольное перемещение рабочего стола управляется ручным или механическим.
- С управлением гидрооборудованием, шлифовальная база быстро продвигать и
отступать. - Шлифовальный шпиндель с диаметром Φ80мм и имеет хорошую стойкость.
- Шлифовальная база оснащена проводками.
- Направляющие станины и шлифовальные базы смазанны в автоматическом цикле с помощью масляного насоса.
| Основные параметры | |
| Наибольший диаметр изделия × Максимальная длина изделия | Φ580×1600мм |
| Рабочий диапазон | |
| 1. Максимальный диаметр изделия | Φ580мм |
| Длина шлифовальной головки | Φ30~Φ100мм |
| Радиус кривошипа | 110мм |
| 2.Максимальная длина изделия | |
| 3-х кулачковый патрон | 1400мм |
| Между центрами | 1600мм |
| 3.Максимальный вес изделия | 120kг |
| Бабка изделия | |
| 1.Высота центров | 300мм |
| 2.Скорость вращения шпинделя | 25、45、95об/мин |
| Головка шлифовального круга | |
| 1.Максимальное поперечное перемещение | 185мм |
| 2.Перемещение вперёд и назад | 100мм |
| 3.Ручная подача маховиком / каждый поворот движения 1мм | 1мм |
| Значение деления ручного маховичка | 0.005мм |
| Шлифовальный круг | |
| 1.Скорость вращения шлифовального шпинделя (2 шага) | 740.890об/мин |
| 2.Линейная скорость шлифовального вала | 25.6-35м/сек |
| 3.Размер (Внешний диаметр×ширина ×Внутрений диаметр ) | Φ900×32×Φ305мм |
| Рабочая станция | |
| 1.Перемещение стола / каждого оборота маховика | 5.88мм |
| Микрометрическая подача | 1.68м |
| 2.Поворотный узел стола (Угол конуса18/100) | 5° |
| 3.Вращательное перемещение рабочего стола/ каждую шкалу (Угол конуса 1:50) | 10′ |
| Обшая мощность мотора | 9.82kвт |
| Габаритный размер (Д×Ш×В) | 4166×2037×1584 |
| Вес | Около 7000kг |
| Точность обработки | |
| Цилиндричность | Шероховатость |
| ≤0.01мм | Ra 0.32 |
| Вспомогательные детали (Добавительная плата ) | |
| Стенд для балансировки колеса HJX-85-04 | 1 набор |
| Конечное приспособление для правки шлифовальных кругов | 1 набор |
| Измерительный прибор | 1 набор |
| Основные детали | |
| Кулачковый патрон | 2 набор |
| Приспособление для правки шлифовальных кругов | 1 набор |
| Станд для балансировки колеса (Φ80) | 1 набор |
| Уравнительный клапан | 11 набор |
| Промежуточный фланец | 1 набор |
| Поводок | 1 набор |
| Вертикальный центрирующий стенд | 1 набор |
| Горизонтальный центрирующий стенд | 1 набор |
